伸縮器系列

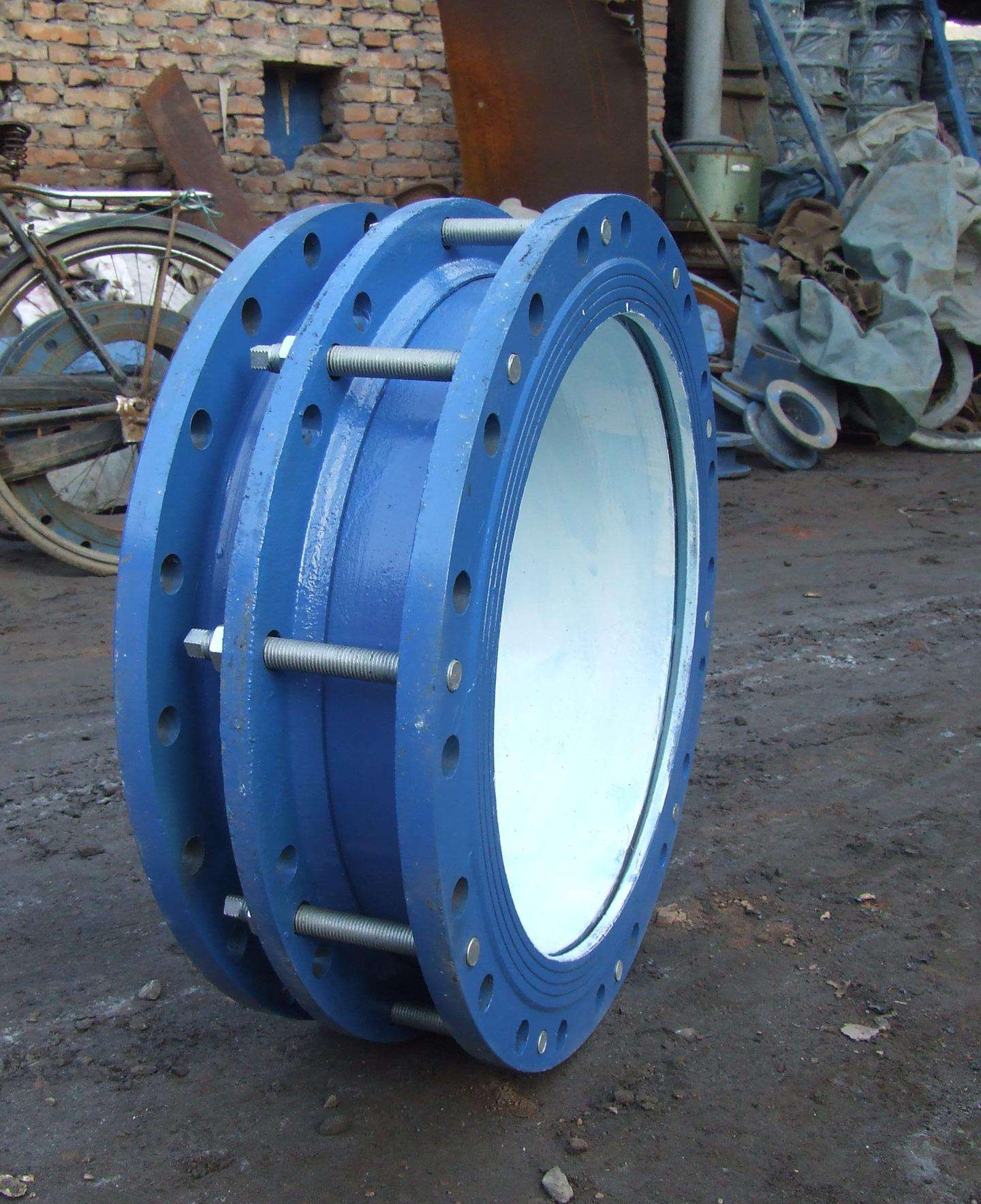

上海伸縮器

鞏義市天翔管道設備有限公司自創廠以來，不斷的在技術和應用上取得新的創新和突破。天翔管道以管理、服務主動的態度在眾多合作伙伴中建立起了良好的信譽，兼容并蓄，不斷向管道應用行業深入發展。經營范圍：橡膠接頭,防水套管，補償器，膨脹節，波紋補償器，旋轉補償器，無推力補償器，套筒補償器，伸縮器，傳力接頭，伸縮接頭，無約束補償器，法蘭盤，人孔，彎頭，三通，閘閥，蝶閥，鴨嘴閥，等系列產品。

電話：18530918277

產品介紹
適用范圍
注意事項
技術參數

產品介紹

分析上海伸縮器設計認證
1、伸縮器的疲勞測試采用原形波紋管，歷經2000周次的疲勞測試，無裂開或裂痕出現，做到設計規定。
2、伸縮器交流耐壓試驗及氣密性檢測按GB/T12777-2008((金屬材料波紋管補償器通用技術標準》規定實行，各自干了液壓機實驗、氣密性檢測，均達標。
3、商品振動頻率實驗和彎曲剛度實驗歷經檢測也考慮設計規定。
歷經所述實驗認證，證實采用所述設計方法設計的商品輸出考慮設計輸人標準，設計結果是靠譜的。

適用范圍

伸縮器的適用范圍與用途：
適用介質：
本產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
用途：
伸縮器是泵、閥門，管道等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為整體，并有一定的位移量，方便安裝。可承受管線的軸向壓力。這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，不僅提高工作效率，而且對泵、閥們等管道設備起到一定保護作用。

注意事項

伸縮器安裝使用時的注意事項：
1、伸縮器在安裝前應先檢查其型號、規格及管道配置情況，符合設計要求。
2、對帶內套筒的伸縮器應注意使內套筒子的方向與介質流動方向一致，鉸鏈型伸縮器的鉸鏈轉動平面應與位移轉動平面一致。
3、需要進行“冷緊”的伸縮器，預變形所用的輔助構件應在管路安裝完畢后方可拆除。
4、嚴禁用伸縮器變形的方法來調整管道的安裝超差，以免影響伸縮器的正常功能、降低使用壽命及增加管系、設備、支承構件的載荷。
5、安裝過程中，不允許焊渣飛濺到波殼表面，不允許波殼受到其它機械損傷。
6、管系安裝完畢后，應盡快拆除波伸縮器上用作安裝運輸的輔助定位構件及緊固件，并按設計要求將限位裝置調到規定位置，使管系在環境條件下有充分的補償能力。
7、伸縮器所有活動元件不得被外部構件卡死或其活動范圍，應保證各活動部位的正常動作。
8、水壓試驗時，應對裝有伸縮器管路端部的次固定管架進行加固，使管路不發生移動或轉動。對用于氣體介質的伸縮器及其連接管路，要注意充水時是否需要增設臨時支架。水壓試驗用水清洗液的96氯離子含量不超過25PPM。

技術參數

技術參數：

公稱通徑
DN(mm)

長度
L

安裝長度
L1

最小長度
L2

伸縮量

40

130

150

170

40

50

135

155

175

40

65

150

175

200

50

80

170

200

230

60

100

170

205

240

70

125

190

225

260

70

150

210

250

290

80

200

220

260

300

80

250

235

275

315

90

300

235

280

325

90

350

250

295

340

90

400

260

305

350

90

450

260

305

350

90

500

270

315

380

100

600

280

330

380

100

700

300

350

400

100

800

330

380

430

100

900

330

380

430

100

1000

350

400

450

100

1200

350

400

450

110

1400

390

445

500

110

1600

410

465

520

110

1800

430

485

540

110

2000

450

510

570

120

2200

480

545

610

130

2400

500

570

640

140

2600

540

615

690

150

2800

580

660

740

160

3000

650

750

850

200

再次感謝廣大客戶朋友對鞏義市天翔管道設備有限公司產品的大力支持。在此，我協鞏義市天翔管道設備有限公司全體員工感謝您的光臨！如有意者，請撥打我們的熱線電話：【0371-64026667 】聯系人：【張經理】手機：【 18530918277 】我們將竭誠為您服務！

鞏義市天翔管道設備有限公司自創廠以來，不斷的在技術和應用上取得新的創新和突破。天翔管道以管理、服務主動的態度在眾多合作伙伴中建立起了良好的信譽，兼容并蓄，不斷向管道應用行業深入發展。經營范圍：橡膠接頭,防水套管，補償器，膨脹節，波紋補償器，旋轉補償器，無推力補償器，套筒補償器，伸縮器，傳力接頭，伸縮接頭，無約束補償器，法蘭盤，人孔，彎頭，三通，閘閥，蝶閥，鴨嘴閥，等系列產品。

公稱通徑 DN(mm)	長度 L	安裝長度 L1	最小長度 L2	伸縮量
40	130	150	170	40
50	135	155	175	40
65	150	175	200	50
80	170	200	230	60
100	170	205	240	70
125	190	225	260	70
150	210	250	290	80
200	220	260	300	80
250	235	275	315	90
300	235	280	325	90
350	250	295	340	90
400	260	305	350	90
450	260	305	350	90
500	270	315	380	100
600	280	330	380	100
700	300	350	400	100
800	330	380	430	100
900	330	380	430	100
1000	350	400	450	100
1200	350	400	450	110
1400	390	445	500	110
1600	410	465	520	110
1800	430	485	540	110
2000	450	510	570	120
2200	480	545	610	130
2400	500	570	640	140
2600	540	615	690	150
2800	580	660	740	160
3000	650	750	850	200
